博奧智能雙200W寬動態 USB 攝像頭模組
1．產品描述
SD-515 是一款定焦的 USB 視頻類(UVC)雙攝頭相機模塊，在廣告機和門禁人臉識別中廣泛運用。產品由 CMOS 芯片、USB2.0 的 DSP、鏡頭、連接器、PCB 等組成，提供寬動態雙路USB 1080P 視頻輸出，而且支持 YUY2 和 M-JPEG 兩種視頻格式。

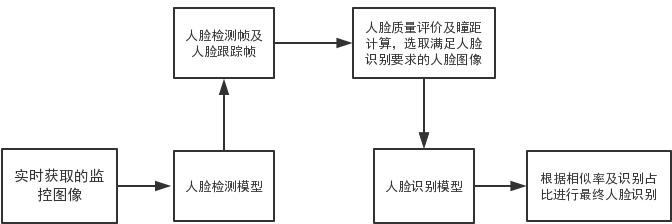

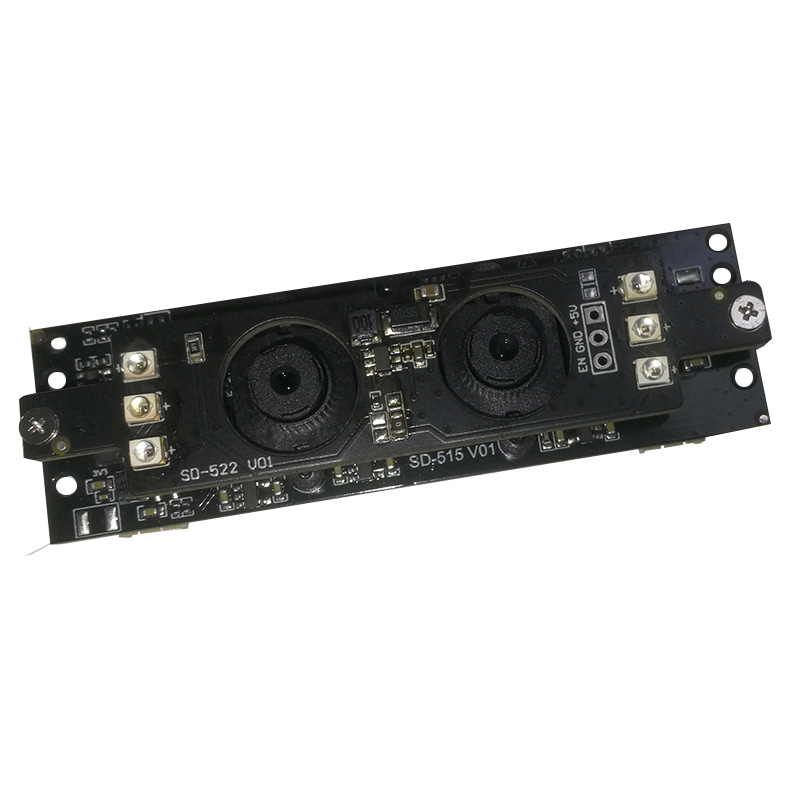

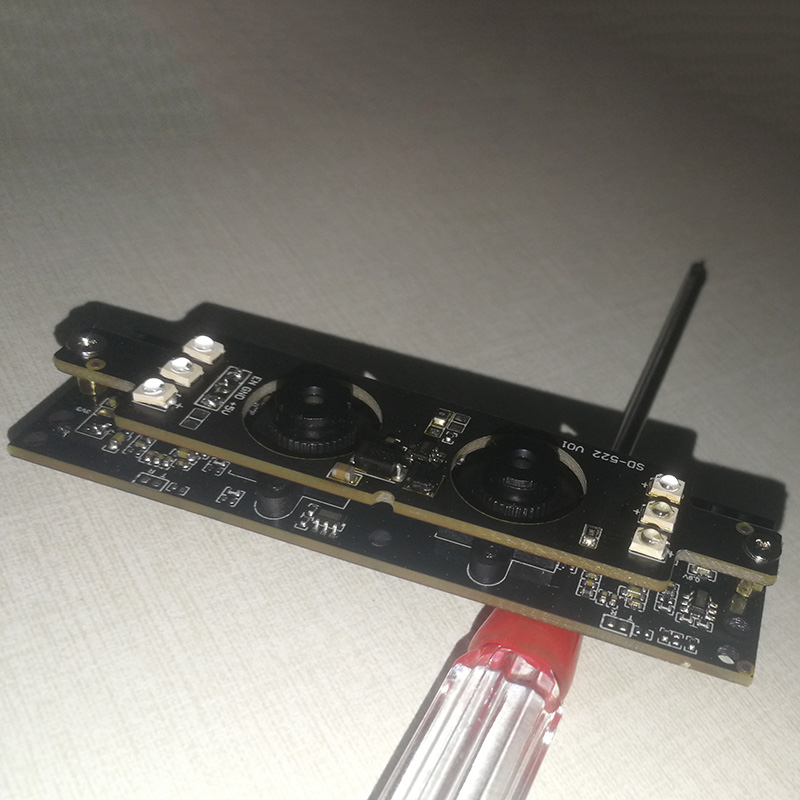

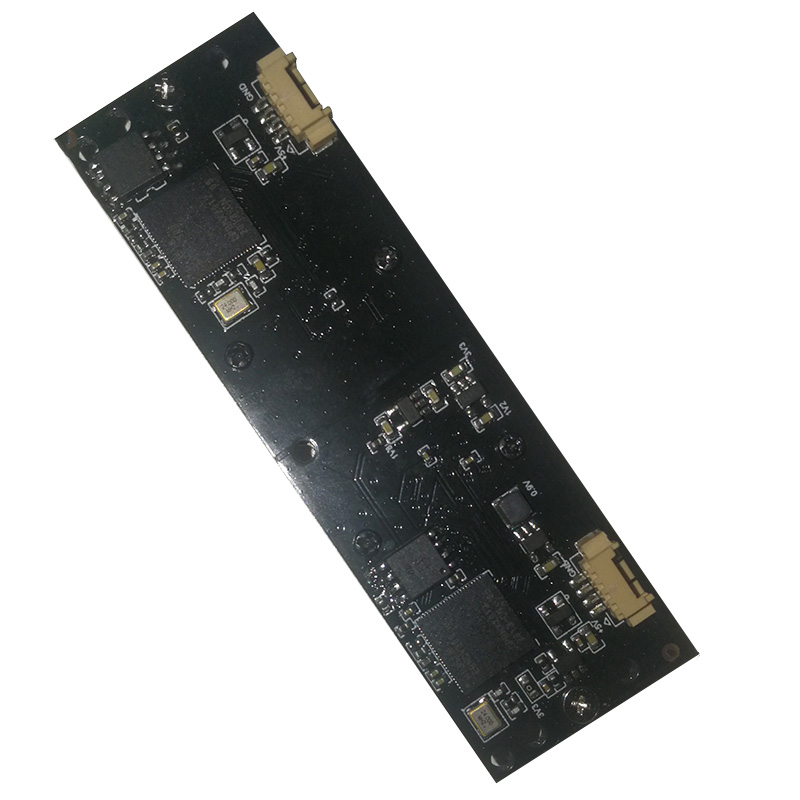

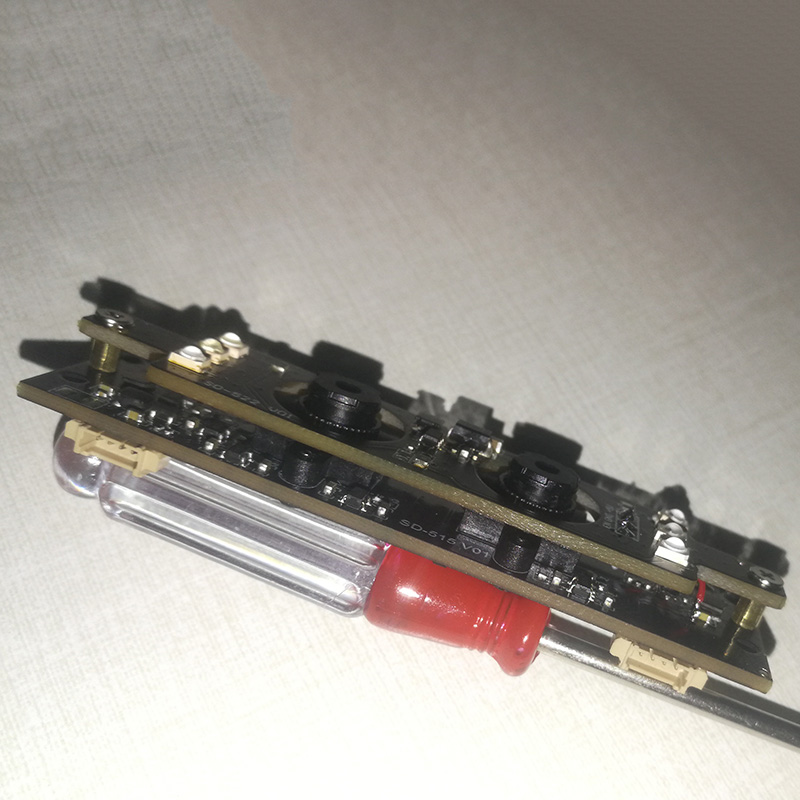

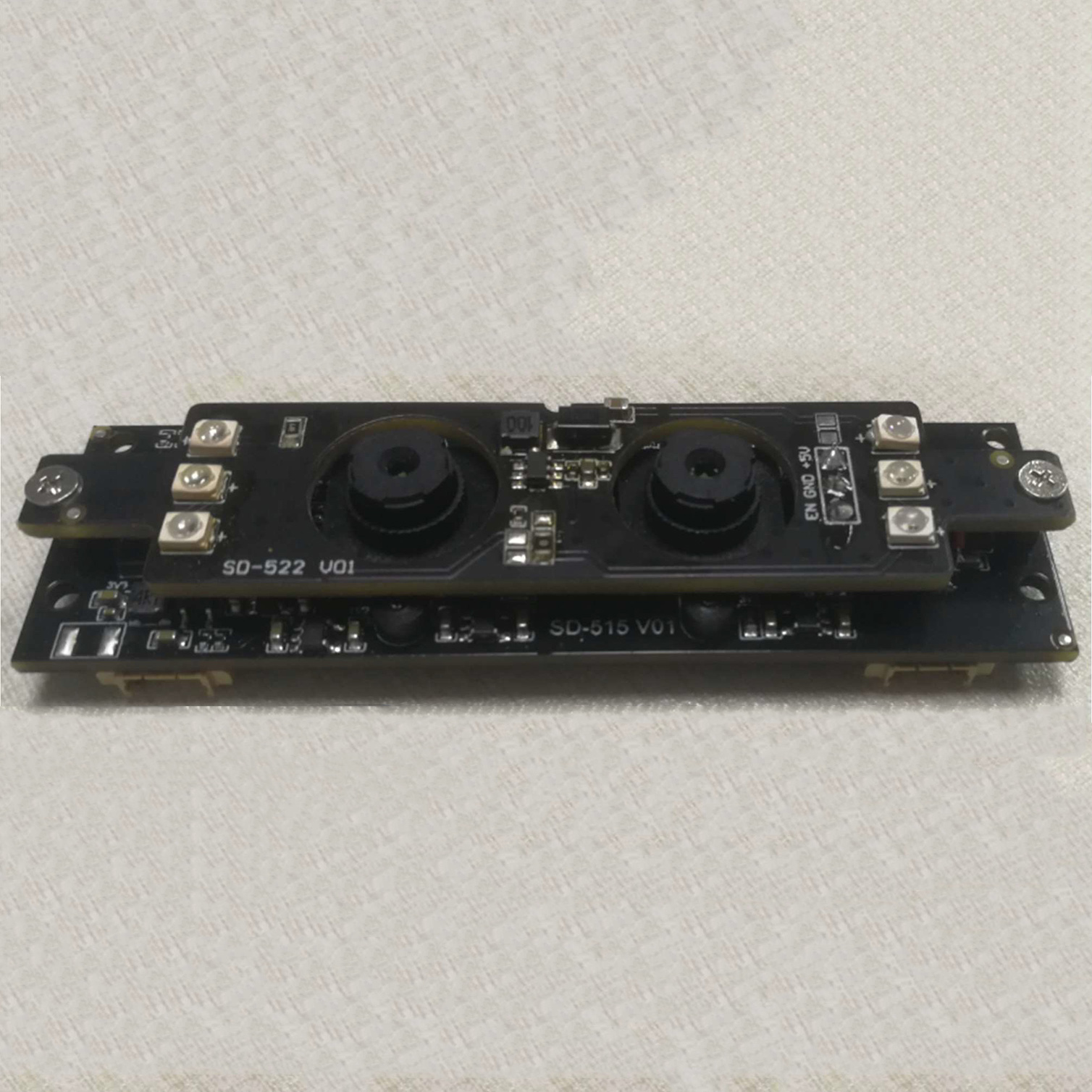

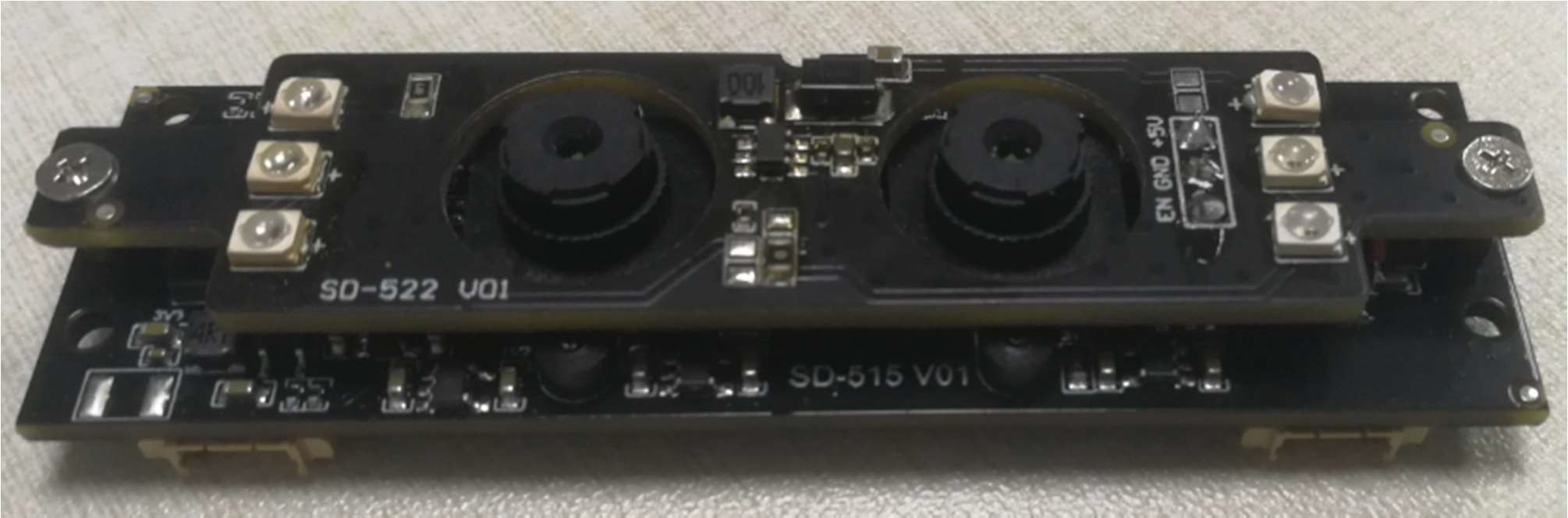

外觀圖：
2．產品特征
圖像自動調節功能：自動白平衡，自動曝光，自動增益，寬動態（RGB+IR）
圖像效果控制：飽和度控制，銳度控制，亮度控制，對比度控制，伽瑪控制，白平衡
2.3 支持的解析度：1920*1080，1280*720，640*480
2.4 圖像視頻格式：YUY2，M-JPEG
2.4 彩色和黑白都具好良好的強光抑制功能（寬動態），滿足戶外強光條件下使用。
3．產品主要規格
|
Size |
L80 x W24x H14 |
(±0.2 mm) |
|
PCB Thickness |
1.6 |
(±0.1mm) |
|
USB |
2.0 |
|
|
Output |
YUY2 / MJPG |
|
|
Output Size |
1920*1080，1280*720，640*480 |
|
|
Supported OS |
Windows/Andriod/Linux |
UVC |
|
Input Supply Voltage |
5.0 V±0.5V |
|
|
Frame Rate (fps) |
FHD/25 |
|
|
DSP |
Compatibility |
USB 2.0 |
|
Capture Still Image Size |
Up to FHD image |
|
|
Sensor |
COMS 1/2.7 BSI |
|
|
Max Dynamic range |
105 dB（RGB）/ 105 dB（IR） |
雙寬動態 |
|
Active Pixel Array |
1920x1080 |
|
|
Pixel Size |
3.0umx3.0um |
|
|
Maximum image transfer rate |
30fps full resolution |
|
|
Lens Constructure |
4E+IRF |
|
|
TTL |
8MM |
|
|
F NO |
2.4±5% |
|
|
Field Of View |
D:73°H:65°V:40° |
|
|
IR-Cut Filter |
650±10nm(RGB) / 850±10nm(IR) |
|
|
TV-Distortion |
1% |
|
|
LED |
可選 850nmLED 補光 |
|
4.產品外觀規格
|
序號 |
項目 |
要求 |
檢驗方法 |
備注 |
|
1 |
模組外觀 |
模組表面五臟污、無肉眼可見劃傷，塑膠內務雜質 |
目測 |
全檢 |
|
2 |
鏡片 |
在 700±100Lux 強度的光下平視、45 度反射光檢查時，不可有肉眼可見傷痕或臟污 |
目測 |
全檢 |
|
3 |
螺紋膠 |
點膠長度為周長的 1/3-1/2,膠不可溢到鏡頭端面和鏡頭底座 |
目測 |
全檢 |
|
4 |
密封膠 |
在底座與板之間均勻充滿密封膠，不可有間隙、無厚薄不均的現象，不可有膠溢出板邊緣導致外形尺寸超標的現象 |
目測 |
全檢 |
|
5 |
PCB/FPC |
1）表面無臟污、印刷字體清晰； 2）邊緣毛刺長度小于 1mm，寬度小于 0.3mm； 3） 邊緣缺口長度小于 1mm，寬度小于 0.1mm每棱邊不多于 2 處 |
目測 |
抽檢 |
|
6 |
外形尺寸 |
根據圖紙測試尺寸，要求：長±0.2mm,寬 ±0.2mm，高±0.2mm |
數顯卡尺 |
抽檢 |
5. 產品圖像規格(Image Specification)
|
序號 |
檢驗項目 |
要求 |
檢驗方法 |
備注 |
|
1 |
污點（Dust） |
白場下，獲取圖像，目測全畫面不允許有可見異物存在 |
測試夾具，白色背光 |
全檢 |
|
2 |
成像方向（imagingdir ection） |
符合客戶圖紙要求 |
PC 測試 |
全檢 |
|
3 |
壞點與集束型壞點 （Dead &Wound pIxel） |
1）暗場下，總亮點數小于400pixel 2） 白場下，總暗點數小于 400pixel |
測試夾具，（白色背光） |
全檢 |
|
4 |
視場角（FOV） |
對角線（Diagonal）：140°±10° |
測試夾具，視場角標板 |
全檢 |
|
5 |
像面均勻度（Shading） |
四角距離中心 90%視場處亮度均值達到中心視場亮度的 80%以上 |
測試軟件，白色背光 |
全檢 |
|
6 |
幾何失真（TVdistortion） |
枕形失真（正數）或桶形失 真（負數）均不大于-25% |
Distortion Chart |
全檢 |
|
7 |
灰階（Grayscale） |
相鄰可分辨率的兩灰階亮度差值必須大于 （8 除特定外） |
測試軟件，灰階標板 |
抽檢 |
6. 產品可靠性
|
序號 |
項目 |
條件及要求 |
備注 |
|
1 |
低溫儲存 |
溫度： -30℃，時間： 48 小時 |
|
|
2 |
低溫運行 |
溫度： -10℃，時間： 48 小時 |
|
|
3 |
高溫儲存 |
溫度： 70℃，時間： 48 小時 |
|
|
4 |
高溫運行 |
溫度： 60℃，時間： 48 小時 |
|
|
5 |
冷熱沖擊試驗 |
0 ℃ → 60 ℃ （各 30min ） 高 低 溫互 相 轉 換 時間 為 20 分 鐘 Total：20cycles |
|
|
6 |
自由跌落測試裝 |
高度 100cm， 6 面跌落， 3 次 |
（包裝后） |
|
7 |
振動試驗 |
50Hz,振幅 2mm,，振動 2 個小時 |
（包裝后） |
|
8 |
USB 插拔 |
1) 插入： 5S，拔出： 5S， 2) 20 次 |
|
7.接線說明

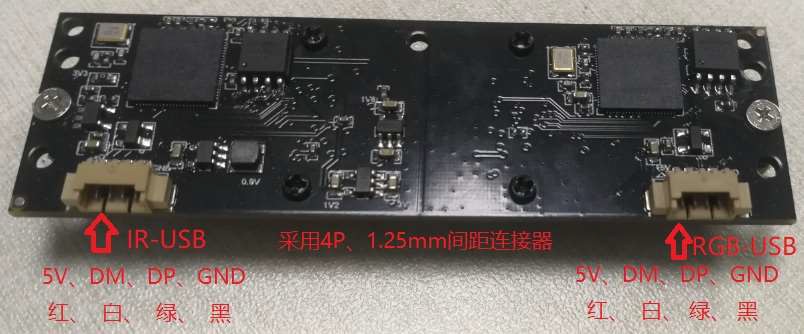

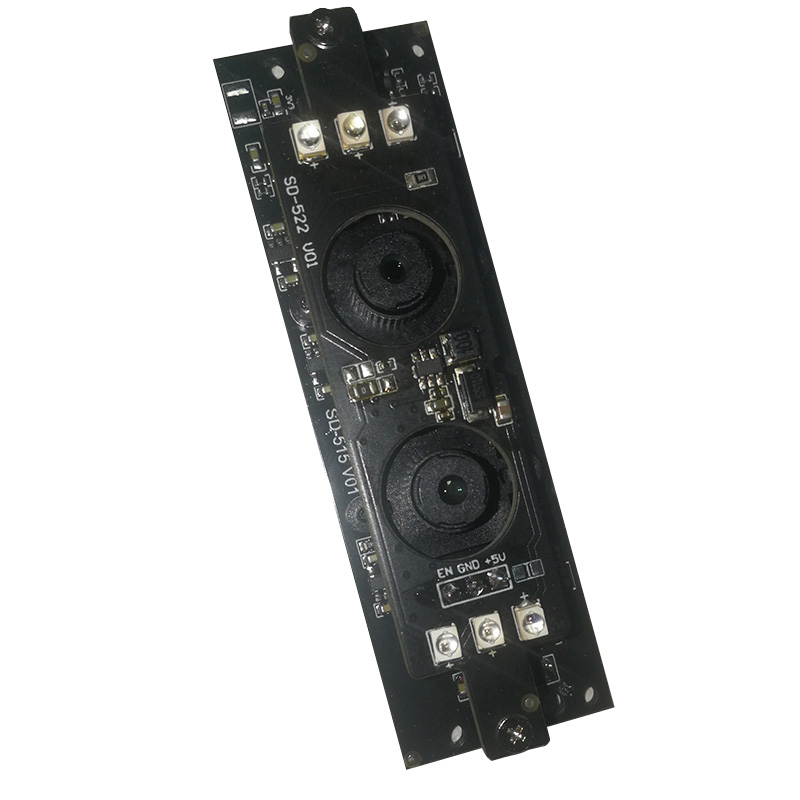

兩個 USB 端口完全獨立，采用５V 共電，PIN 定義如下圖：

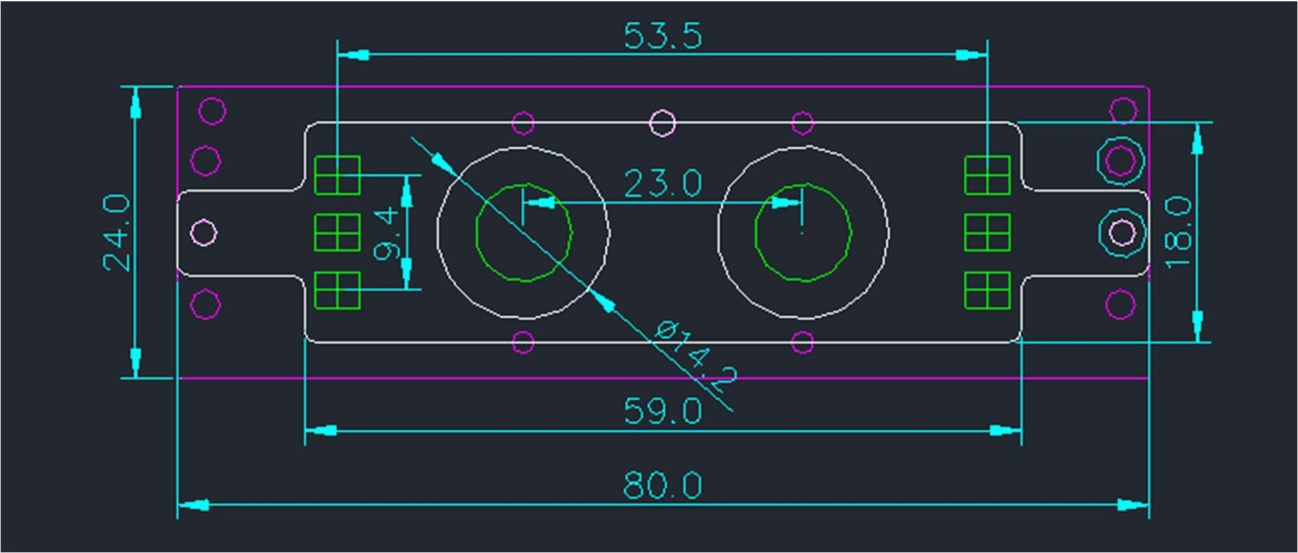

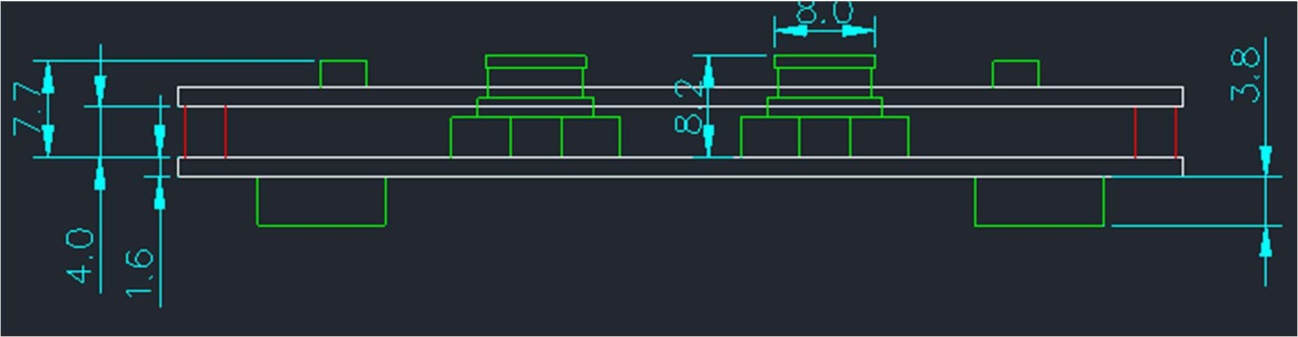

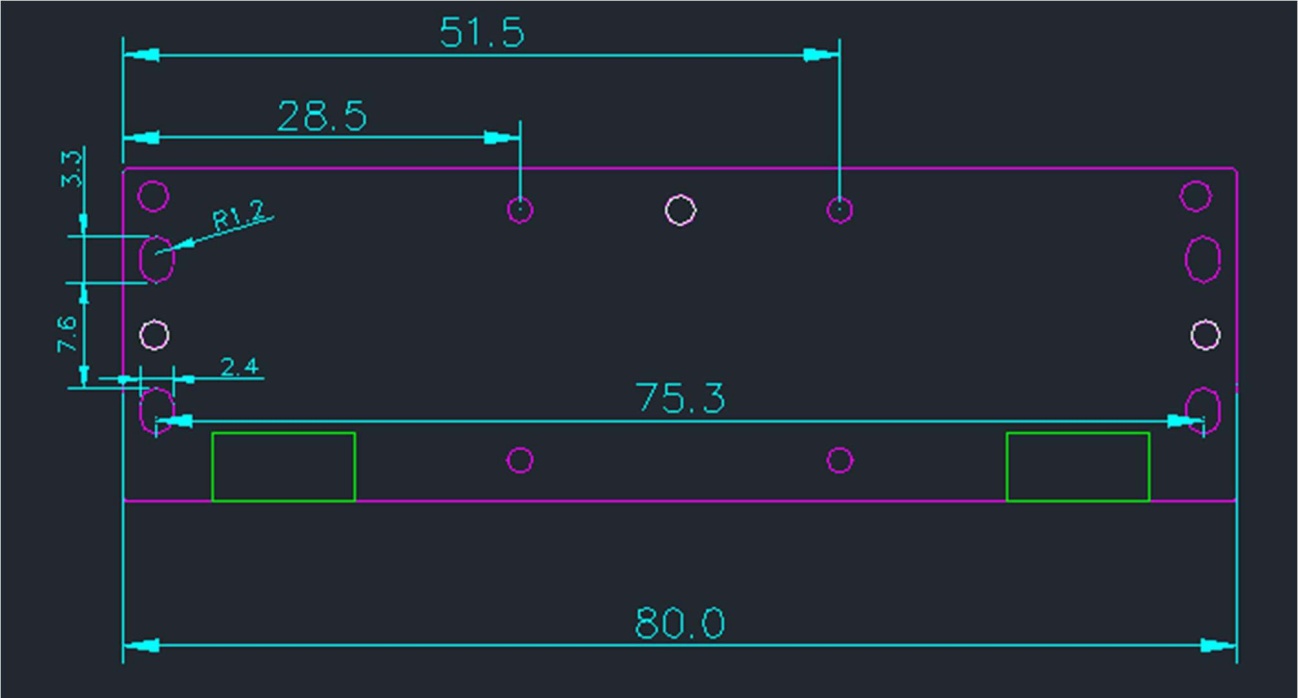

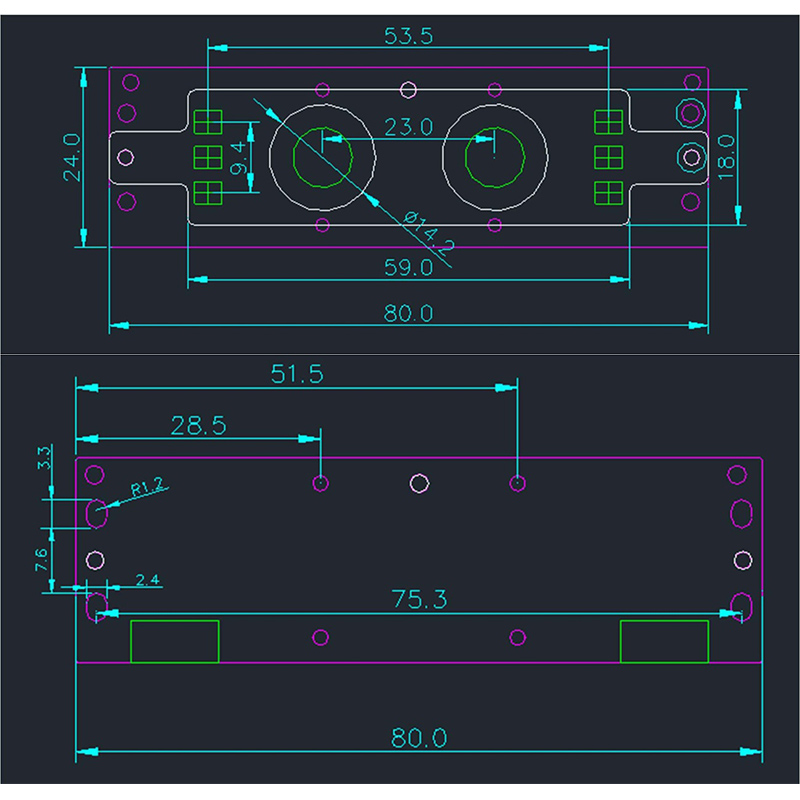

8.產品結構圖紙
